該產品工作原理為：系統輸入 4-20mA DC 標準控制信號（或 Profibus-DP 工業總線信號），電動執行器接收信號后，通過伺服電機、減速器與高精度位置傳
感器，將電信號轉化為精準的直線位移，驅動閥桿帶動閥芯在閥體內運動，改變閥芯與閥座（或套筒）間的流通面積，從而實現對介質流量、壓力、溫度的連續、無級、閉環調節，調節精度可達 ±0.1% 行程，滿足工業自動化對參數精準控制的核心要求。

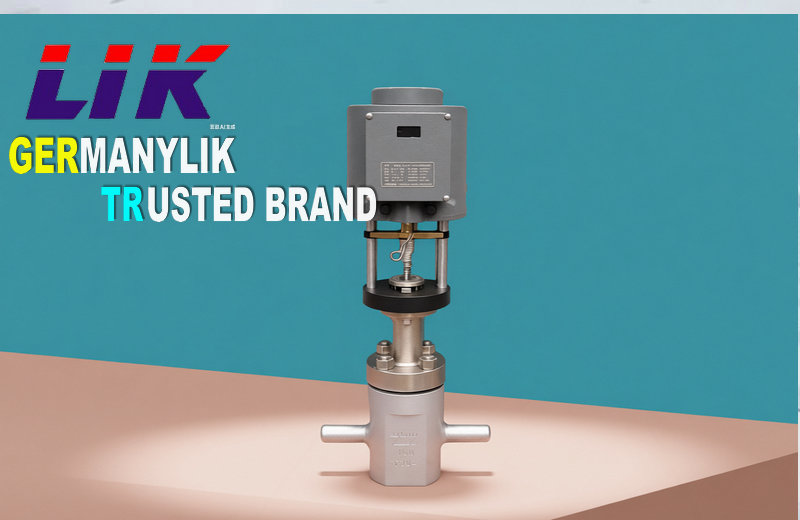

進口超高壓電動調節閥，采用整體鍛造閥體、平衡式多級迷宮降壓內件，配套進口智能防爆電動執行器，是專為超高壓、大壓差、高溫、易燃易爆、高精度調節工況設計的自控調節閥門。
公稱壓力覆蓋PN25～PN75MPa、Class1500～4500LB，可承受最大工作壓差 15～60MPa；通過多級逐級降壓結構，徹底解決超高壓工況氣蝕、沖刷、振動、噪音、內漏難題。
廣泛應用于加氫裝置、超臨界電站、高壓水處理、油氣化工、煤化工、軍工試驗、高壓流體循環等嚴苛工況，可實現 4-20mA 模擬量連續比例調節、閥位反饋、故障保位，適配防爆 Zone1/2 危險區域。
1，超高壓耐受：鍛造閥體（PN25~42MPa/ANSI 1500~4500LB），壁厚強化，抗高壓沖擊。
2，多級降噪抗氣蝕：籠式對稱小孔套筒，多級降壓（ΔP≤1.5MPa / 級），噪聲≤85dB，杜絕氣蝕。
3，平衡式閥芯：柱塞平衡結構，不平衡力降低 70%，執行器扭矩小、調節靈敏。
4，金屬硬密封：閥芯 / 閥座堆焊 Stellite 6 合金，泄漏等級 ANSI V~VI 級，適配高溫高壓。
5，模塊化易維護：閥體可在線拆換內件，無需割管，維護成本低。
6，智能電動執行：高精度定位（±0.1% 行程），PID 控制，支持遠程 / 就地操作與故障診斷
進口超高壓電動調節閥設計特色
1，流道優化：多級籠式對稱小孔套筒，逐級降壓，避免介質直接沖擊，抗沖刷、長壽命。
2，高壓密封系統：閥座 / 閥芯堆焊硬質合金（司太立），閥桿波紋管 + 石墨填料，零泄漏、耐溫耐壓。
3，模塊化結構：閥體可在線維護，內件（閥座、閥芯、節流組件）可從頂部取出，無需拆管、維護便捷。
4，流量特性可選：線性 / 等百分比流量特性，適配不同調節工況，可調比 100:1。
1，閥體結構：直通單座平衡式、套筒籠式、多級迷宮式
2，閥芯結構：柱塞平衡式、多孔套筒式、多級迷宮降壓式
3，驅動形式：智能電動調節型、防爆電動開關調節一體化
4，密封結構：金屬硬密封、復合高溫密封
5，連接形式：超高壓對焊、RJ 環法蘭連接
6，閥蓋結構：標準閥蓋、加長散熱閥蓋（高溫專用
進口超高壓電動調節閥技術參數
|
公稱通徑 |
DN15~300mm（1/2"~12"） |
|
公稱壓力 |
PN25/32/42MPa；ANSI 1500/2500/4500LB |
|
介質溫度 |
-40℃~+425℃（高溫型可達 650℃） |
|
流量特性 |
線性、等百分比（可調） |
|
額定流量系數 |
Kv：1~800（按工況定制 |
|
連接方式 |
對接焊 BW、法蘭 RJ/FR |
|
行程 |
16/25/40/60/100mm（按口徑匹配） |
|
防爆等級 |
Exd IIC T4~T6 |
|
防護等級 |
IP55/IP67 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數
|
品牌 |
德國 LIK、美國AMISCO （可選） |
|
驅動電源 |
220V AC/380V AC，50/60Hz |
|
控制信號 |
4-20mA DC（輸入 / 反饋）、Profibus-DP |
|
輸出力矩 |
500~50000N・m（超高壓定制） |
|
定位精度 |
±0.5%~±1.0%，回差≤1.5% |
|
功能 |
位置反饋、故障報警、手動 / 自動切換、斷電保護 |
|
環境溫度 |
-30℃~+70℃，適配戶外 / 防爆區 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口超高壓電動調節閥閥蓋類型
1，標準型：-17℃~+250℃，短結構，適配常溫高壓。
2，高溫伸長型：+250℃~+566℃，加長閥蓋，隔離高溫填料。
3，低溫型：-60℃~-196℃，長頸結構，防止冷損外泄。
4，波紋管密封型：-40℃~+350℃，金屬波紋管 + 石墨填料，零泄漏、無外漏。
電力行業：火電 / 超臨界鍋爐給水、減溫水、蒸汽壓力調節（50~600MW 機組）。
石油化工：高壓加氫裝置、乙烯裂解、高壓反應釜、壓縮機防喘振控制。
冶金行業：高壓水除鱗、液壓系統、高壓氣體輸送。
空分 / 煤化工：高壓氧氣、氮氣、煤制氣流量調節。
其他：高壓試驗設備、液壓泵站、高壓水處理系統。
進口超高壓電動調節閥安裝方法
1，安裝前準備：核對閥門參數（壓力 / 口徑 / 材質）；檢查執行器絕緣與限位；清理管道雜物，避免雜質劃傷密封面。
2，安裝位置：垂直安裝（執行器在上），閥桿與管道垂直；預留≥300mm 維護空間；遠離振動源，必要時加支架固定。
3，流向與密封：閥體箭頭與介質流向一致；焊接時閥瓣微開（10%~20%），防止熱變形卡死；法蘭螺栓對角均勻擰緊，密封面清潔無損傷。
4，電氣接線：按說明書接電源、控制信號與反饋線；防爆區接線符合 Exd 標準，密封填料壓實；接地可靠，接地電阻≤4Ω。
5，調試步驟：
手動操作：全開 / 全關，檢查無卡滯、泄漏。
電動調試：4-20mA 信號校驗，零點 / 量程校準，定位精度≤±1%。
負載測試：帶壓運行 2 小時，無異常噪聲、振動、泄漏。
6，維護要點：定期檢查填料密封（泄漏時均勻壓蓋）；每 6 個月校驗執行器精度；每年解體檢查內件磨損，堆焊修復或更換。
