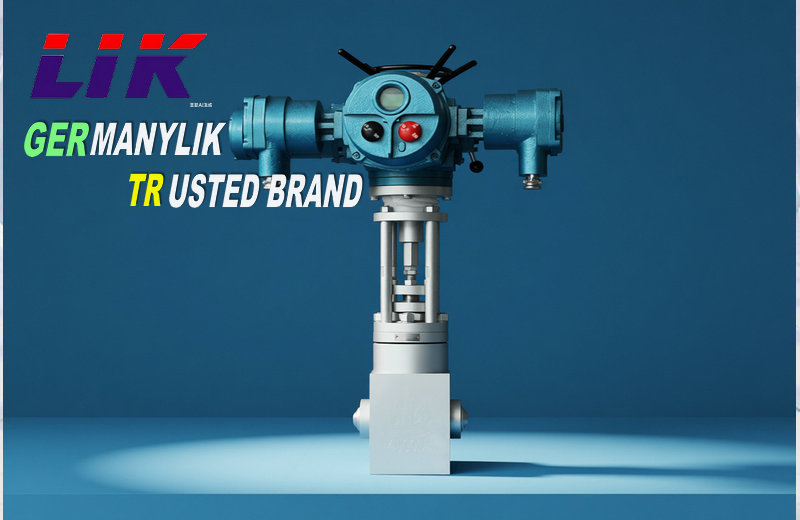

進口電動迷宮調節閥產品特點
抗沖蝕耐磨損：內件采用司太萊合金、硬質合金，高速高壓介質沖刷下壽命提升3–5 倍。
超低噪音振動�。�迷宮流道消解渦流與沖擊，噪音≤65dB，無管道共振，運行平穩。
平衡式閥芯：壓力平衡設計，不平衡力極小，高壓差無需大推力執行器，啟閉省力。
泄漏等級高：金屬密封達ASME V 級，軟密封VI 級零泄漏，適配嚴苛密封需求。
智能易集成：電子式執行器支持HART/Modbus通訊，就地 / 遠程控制，適配 DCS 系統。
寬溫壓適配：壓力PN250–PN420/Class1500–2500LB；溫度 **-196℃～550℃**。
進口電動迷宮調節閥技術參數
|
公稱通徑 |
DN15～DN600mm（1/2"～24"） |
|
公稱壓力 |
PN25～PN420MPa；ANSI 1500～4500LB |
|
介質溫度 |
-196℃（深冷）～540℃（高溫） |
|
流量特性 |
等百分比（優選）、線性、快開 |
|
額定流量系數 |
Kv 1～800（按工況定制） |
|
泄漏等級 |
ANSI B16.104 Ⅳ、Ⅴ、Ⅵ 級（軟密封零泄漏） |
|
連接方式 |
法蘭（RF/RJ）、對焊（BW）、螺紋 |
|
閥體形式 |
直通式、角式、Z 型（減溫減壓專用） |
|
閥蓋形式 |
標準型、散熱型（高溫）、長頸型（深冷） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口電動迷宮調節閥工作原理
1,信號驅動：電動執行器接收 4-20mA 信號，轉為直線位移，帶動閥桿、迷宮閥芯升降。
2,多級迷宮節流：高壓介質進入閥芯多層迷宮盤片，經一系列直角彎道 + 節流孔，反復改變流向、逐級消耗動能，壓力分步降低（每級降壓≈總壓差 / 級數）。
3,流量調節：閥芯位移改變迷宮流道有效流通面積，按等百分比 / 線性特性精準調節流量，抑制氣蝕與噪音。
4,平衡密封：平衡式閥芯抵消介質壓差力，降低執行器負荷；閥座密封面精準貼合，實現低泄漏。
5,反饋閉環：執行器內置位置傳感器，實時反饋開度，與輸入信號對比修正，確保高精度定位。
進口電動迷宮調節閥性能指標
1,密封性能：泄漏等級ASME B16.104 Ⅵ級（金屬硬密封），可選Ⅴ級（軟密封，特殊工況）
2,調節精度：±0.1%FS（全行程）
3,重復性：≤±0.05%FS
4,回差：≤0.05%FS
5,噪音等級：≤65dB（在額定工況下，距離閥門1m處測量）
6,氣蝕抑制：可有效抑制氣蝕現象，在ΔP≥10MPa工況下無氣蝕損傷
7,使用壽命：閥體≥10年，閥芯/閥座≥3年（正常工況下，不含極端沖刷介質）
8, 耐壓強度：1.5倍公稱壓力，無泄漏、無變形
9,抗振動性能：符合GB/T 14412標準，振動頻率10-150Hz，振幅≤0.1mm，運行無異常
進口電動迷宮調節閥應用領域
電力：鍋爐給水、減溫減壓、高低壓旁路、蒸汽吹灰、冷凝水回收；
石油化工：加氫裝置、高壓反應釜、精餾塔、高壓蒸汽管網、含硫油氣；
空分 / 氫能：高壓氧氣、氮?dú)�、氫氣調節，LNG 輸送、加氫站超高壓（35/70MPa）；
冶金：高壓水除鱗、蒸汽加熱、高爐煤氣調節；
其他：高壓水處理、高壓氣體輸送、高溫蒸汽調節、易氣蝕液體（如液氨、液化氣）
進口電動迷宮調節閥安裝方法
1. 核對閥門型號、公稱通徑、壓力等級、材質、溫度范圍，確保與現場工況一致，檢查閥門合格證、檢測報告齊全。
2. 檢查閥門外觀無損傷、閥體無裂紋、閥芯/閥座無劃痕、閥桿無彎曲、執行器動作靈活，手動操作手輪無卡滯。
3. 清理管道內部，去除焊渣、鐵銹、雜物等，避免雜物進入迷宮流道，導致閥門卡滯或損壞。
4. 準備好安裝工具（扳手、螺絲刀、密封件等），檢查管道支架是否牢固，確保閥門安裝后不承受管道重量。
5. 閥門兩端加裝保護蓋，直至安裝前拆除，防止灰塵、雜物進入閥體內部。
