專為高溫、高壓、深冷、有毒、易燃、易爆、易揮發、高純度、真空嚴苛工況設計，實現閥桿零外泄漏，徹底解決普通填料調節閥跑冒滴漏、高溫老化、介質外泄安全隱患，廣泛替代進口原裝調節閥，適配石化、電力、化工、醫藥、LNG 新能源等行業自動化控制系統。

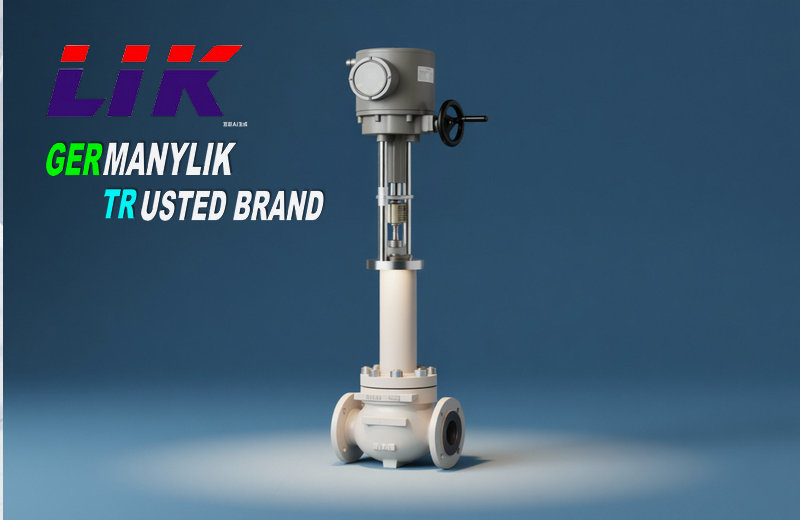

進口電動波紋管調節閥產品特點
2,耐溫范圍廣：常規 - 40℃～350℃，高溫可達 425℃，深冷可至 - 196℃ LNG 工況。
3,調節精度高：智能電動執行器定位精準，可調比大、動作平穩、抗震動、抗汽蝕。
4,使用壽命長：波紋管抗疲勞、耐高溫、耐腐蝕，壽命是普通填料閥 3 倍以上。
5,智能一體化：內置伺服控制模塊，無需外置放大器，接線簡單，支持就地手動、自動調節、閥位信號反饋。
6,防護防爆：整機 IP65 防護，可選 ExdⅡBT4/BT6 防爆，適應戶外、易燃易爆廠區。
進口電動波紋管調節閥設計特點
1,波紋管密封結構：整體成型多層金屬波紋管，無接觸摩擦，永久密封，杜絕外漏。
2,上導向閥芯設計：閥芯頂部導向，運行平穩、偏心小、抗管道震動、調節穩定。
3,流線型 S 流道：流阻小、流通能力大、壓降損耗低，不易積料堵塞。
4,加長閥蓋設計：高溫、深冷工況專用隔熱加長閥蓋，保護執行機構不受介質溫度影響。
5,平衡式套筒結構：高壓差工況平衡軸向推力，減小電動執行器力矩，降噪抗汽蝕。
6,模塊化組裝：閥體、波紋管、內件、執行器獨立模塊化，拆裝、更換配件方便。
7,防腐整體設計：閥體及內件選用耐腐蝕合金，適配酸堿、腐蝕介質長期運行。
進口電動波紋管調節閥技術參數
公稱通徑
DN15～DN600mm（1/2"～24"）
公稱壓力
PN25～PN420MPa；ANSI 1500～4500LB
介質溫度
-196℃（深冷）～540℃（高溫）
閥體材質
WCB、304、316L、雙相鋼、哈氏合金、Inconel 合金
閥芯閥座
304/316L、司太立硬質合金堆焊
連接方式
法蘭 RF/RTJ、對焊 BW、螺紋
流量特性
線性、等百分比、快開
泄漏等級
IV 級標準密封，硬密封可達 VI 級切斷級
閥體結構
單座直通式、平衡套筒式
備注
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。
進口電動波紋管調節閥電動執行器參數
工作電源
AC220V 50Hz（可選 AC380V）
控制信號
DC4～20mA
反饋信號
DC4～20mA 閥位反饋
防護等級
IP65
防爆等級
ExdⅡBT4、ExdⅡBT6（可選）
控制功能
自動調節、就地手動、斷電保位 / 斷電開 / 斷電關
環境溫度
-25℃～+70℃
進口電動波紋管調節閥工作原理
1,信號接收：控制系統發送 4-20mA DC 信號至電動執行器。
2,力矩轉換：執行器內伺服放大器將電信號轉為直線位移，驅動閥桿上下運動。
3,節流調節：閥芯與閥座間流通面積改變，精確控制介質流量 / 壓力。
4,零泄漏密封：金屬波紋管一端焊閥桿、一端焊閥蓋，動態密封無間隙，介質無法外漏。
5,反饋閉環：執行器位置傳感器實時反饋閥位信號，形成閉環控制，確保調節精度
進口電動波紋管調節閥用領域
1,石油化工：氯氣、光氣、有毒化工溶劑、高溫蒸汽、芳烴類介質調節。
2,新能源鋰電：電解液、六氟磷酸鋰、高純有機溶劑、腐蝕性漿料調節。
3,空分低溫行業：液氧、液氮、LNG 液化天然氣等 - 196℃深冷介質調節。
4,電力熱力：電廠高溫高壓蒸汽、減溫減壓系統、循環水流量調節。
5,精細化工制藥：高純度試劑、劇毒易揮發介質、無菌工藝管路。
6,煤化工焦化：高壓差、含微量腐蝕介質流程控制。
7,環保水處理：高濃度酸堿、廢氣處理系統流量壓力調節
進口電動波紋管調節閥選型要點
1,介質特性：劇毒 / 強腐蝕 / 放射性→波紋管零泄漏；含顆粒→角式 / 籠式；粘稠→大口徑、低流速。
2,,溫度壓力：-196℃ LNG→低溫伸長閥蓋 + 316L 波紋管；+530℃高溫→耐高溫合金 + 波紋管冷卻結構；高壓差→平衡式閥芯 + 硬質合金內件。
3,流量特性：溫度 / 壓力控制→等百分比；液位 / 開關控制→線性 / 快開。
4,口徑計算：按流量系數 Kv計算，避免小口徑高流速（氣蝕 / 沖刷）或大口徑小開度（調節不穩）。
5,材質匹配：腐蝕性介質→316L / 哈氏合金；高溫→WCB/Inconel；低溫→304/316L。
6,執行器推力：按介質壓差 + 閥芯不平衡力選型，預留 20% 裕量。
