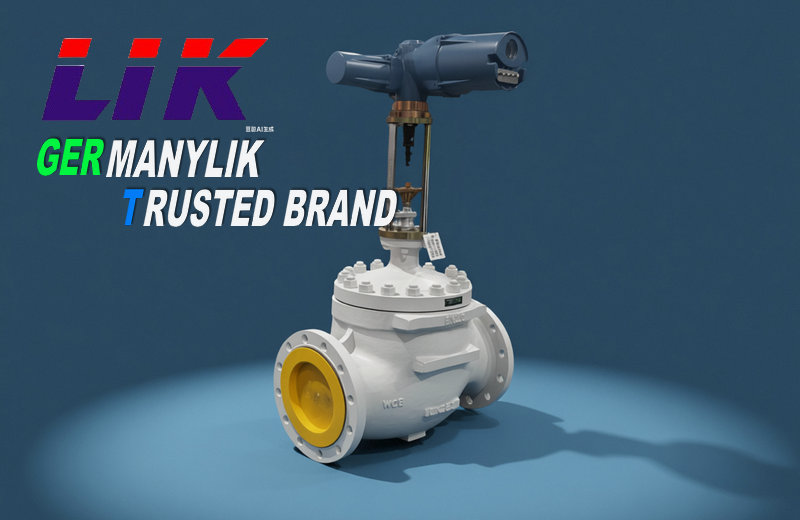

進口電動大口徑調節閥產品特點
✅ 高推力執行，高壓差適配：執行器推力20–200kN，平衡式閥芯設計，可承受ΔP≥10MPa高壓差，抗振防卡澀。
✅ 高強度閥體，安全可靠：鑄鋼 / 鍛鋼 / 不銹鋼材質，法蘭符合 API/ANSI 標準，泄漏等級Ⅳ 級（軟密封 Ⅵ 級），適合嚴苛工況。
✅ 智能精準，響應快：控制精度 **±0.1%**，響應時間≤1 秒，支持 HART/Modbus 通訊，帶閥位反饋與故障診斷。
✅ 耐高溫 / 低溫，適配廣：標準型 - 20～450℃，高溫型（帶散熱）至650℃，低溫型（加長閥蓋）至 **-196℃**（LNG）。
✅ 低噪抗氣蝕，長壽命：籠式 / 迷宮式多級降壓結構，噪聲低至45dB；閥芯閥座堆焊司太立合金，耐沖刷，壽命為普通閥 3–5 倍。
✅ 防爆防護，環境適應性強：防護等級IP65，防爆ExdⅡBT4/CT6，戶外 / 易燃易爆環境可用。
進口電動大口徑調節閥設計特點
2,平衡閥芯優化：套筒多孔導流 / 籠式多級降壓，降噪≤85dB，抗氣蝕，高壓差更穩定。
3,散熱隔熱結構：加長閥蓋 + 多層散熱鰭片，自然對流降溫，執行器周邊≤70℃。
4,高強度閥桿：整體鍛造不銹鋼 / 高溫合金，調質處理，耐高溫蠕變，往復不變形。
5,流道流線化：S 型直通流道，減少渦流與壓力損失，降低結垢堵塞風險。
6,執行器精準匹配：大功率智能執行器，過載保護 + 故障報警，可選 HART 通訊遠程診斷。
進口電動大口徑調節閥技術參數
|
稱通徑 |
DN300～DN800（NPS12"～32"） |
|
公稱壓力 |
PN16/25/40/63；Class150/300/600 |
|
閥體材質 |
WCB 碳鋼、304/316L 不銹鋼、Cr5Mo、Inconel |
|
內件材質 |
304/316L、STL 司太立堆焊、硬質合金 |
|
適用溫度 |
常規‑20℃～450℃；高溫散熱型 450℃～530℃ |
|
控制信號 |
4‑20mA DC（輸入 / 反饋）、1‑5V DC |
|
工作電源 |
AC220V/380V 50Hz（可選 AC110V/DC24V） |
|
流量特性 |
線性、等百分比、快開 |
|
泄漏等級 |
GB IV 級（標配），GB V 級（可選） |
|
防護 / 防爆 |
IP65；ExdⅡBT4（可選） |
|
連接方式 |
法蘭 RF（標配）、對焊 BW（大口徑優先） |
|
執行器推力 |
10～50kN（按口徑 / 壓差匹配） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數
|
配套型號 |
德國萊克 LIK 原裝 PSL、3810L 直行程智能電動執行器。 |
|
輸出推力 |
10～50kN，按大口徑口徑、壓差精準匹配 |
|
控制方式 |
智能伺服內置，接收 4-20mA 信號，自動整定零點、量程 |
|
功能配置 |
閥位實時反饋、上下行程限位、過載保護、故障原位保位。 |
|
操作模式 |
遠程自動控制、就地手動操作、應急手輪啟閉。 |
|
防護結構 |
全密封外殼 IP65，防水防塵；防爆型適用于易燃易爆工況。 |
|
適配電源 |
常規 AC220V，大口徑大功率采用 AC380V 供電。 |
進口電動大口徑調節閥工作原理
進口電動大口徑調節閥應用領域
石油化工：高溫導熱油、蒸汽、裂解氣、加氫裝置大流量控制
城市熱力管網：集中供熱主干線高溫水、蒸汽調節
冶金行業：高爐煤氣、熱風爐高溫?zé)煔獯罂趶秸{(diào)節
水務環保：大型污水處理、原水輸送大流量調節
天然氣 LNG：低溫大口徑管路壓力流量調控
進口電動大口徑調節閥安裝方法
2.大口徑閥門需做基礎支撐，禁止管道強行承重閥體；
3，閥體按介質流向箭頭安裝，立式正裝、執行器朝上；,
4，法蘭安裝對角分次均勻緊固，高壓大口徑采用力矩扳手鎖緊；焊接式控制焊接溫度，防止內部密封件損傷；
5，執行器水平同軸安裝，信號線采用屏蔽線單獨布線，防爆接口密封緊固；,
6，先手動全行程檢查無卡澀，再接電調試 4-20mA 對應 0-100% 開度，校驗閥位反饋；,
7，閥體可做保溫，散熱片部位嚴禁包裹保溫，預留散熱空間
