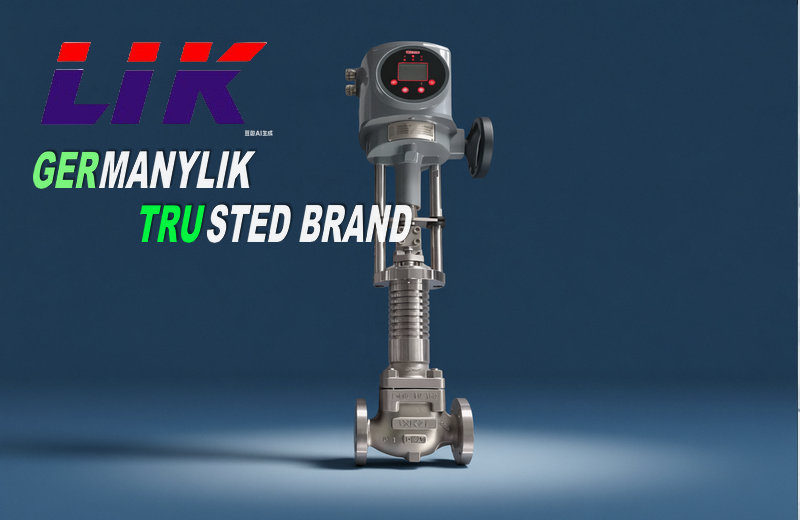

進口電動帶散熱調節閥（又稱電動高溫散熱調節閥），專為高溫介質（蒸汽、導熱油、高溫氣體 / 液體） 工況設計，由電子式電動執行機構（3810L/PSL 系列） 與高溫調節閥體集成，閥桿處標配散熱片（散熱塔），可阻斷高溫傳導，保護執行器電子元件；接收工業標準 4-20mA/1-5V・DC 信號，自動調節開度，精準控制流體壓力、流量、溫度、液位，適配高溫、高壓、高精度自動化調節場景。
進口電動帶散熱調節閥產品特點
✅ 高效散熱，耐高溫：加長閥蓋 + 多級散熱片，介質溫度可達 **+450℃（超高溫型 + 560℃）**，避免執行器過熱損壞。
✅ 控制精準，可調比大：固有可調比50:1，流量特性可選直線 / 等百分比，調節精度≤±1%。✅ 穩定低噪，抗振動：平衡式閥芯結構，流體沖擊力小，運行平穩、噪音低，對溫度變化敏感性低。
✅ 智能一體化，免維護：執行器內置伺服功能，無需額外放大器；帶手動操作 / 故障保位（全開 / 全關 / 保位），防護等級IP55。
✅ 密封可靠，泄漏量小：金屬石墨 / 柔性石墨填料，密封等級可達VI 級（軟密封零泄漏）。
進口電動帶散熱調節閥設計特點
1,散熱塔一體化設計：閥桿與散熱鰭片整體鍛造，無焊接，導熱快、強度高，避免高溫開裂。
2,加長隔熱閥蓋：高溫專用加長閥蓋，配合散熱鰭片，雙重隔熱，阻斷熱量向上傳導至執行器。
3,上導向平衡閥芯：閥芯頂部導向，運行平穩、偏心小；平衡式結構抵消高壓差軸向推力，減小執行器力矩。
4,流線型 S 流道：流阻小、流通能力大（Cv 值提升 30%），壓降損耗低，不易積料堵塞。
5,高溫密封系統：采用柔性石墨 + PTFE 復合高溫填料，耐高溫、低摩擦，密封可靠且不影響調節精度。
6,模塊化組裝：閥體、散熱塔、內件、執行器獨立模塊化，拆裝、更換配件便捷，無需整體拆解管線。
進口電動帶散熱調節閥構組成（由上至下）
1,電動執行器：電機、伺服模塊、閥位反饋、手輪機構。
2,散熱片（散熱塔）：多片式鋁合金 / 碳鋼散熱鰭片，核心隔熱部件。
3,閥蓋：高溫加長型，支撐閥桿、容納填料。
4,填料函：柔性石墨 / 金屬石墨填料，密封閥桿、防止外漏。
5,閥體：直通 / 角式，內置閥芯、閥座、導向套。
6,閥芯 / 閥座：平衡式結構，節流與密封核心。
7,連接法蘭 / 焊接端：與管道連接，承受壓力
進口電動帶散熱調節閥技術參數
|
公稱通徑 |
DN15～DN300（NPS 1/2"～12"） |
|
公稱壓力 |
PN16、PN25、PN40、PN64；Class150～600LB |
|
工作溫度 |
常規 - 40℃～350℃；高溫型≤425℃（散熱型專用） |
|
閥體材質 |
WCB 碳鋼、鉻鉬鋼（15CrMo）、304/316L 不銹鋼 |
|
閥芯 / 閥座 |
304/316L、司太立硬質合金堆焊（抗高溫沖刷） |
|
連接方式 |
法蘭 RF/RTJ、對焊 BW |
|
流量特性 |
線性、等百分比、快開 |
|
泄漏等級 |
ANSI B16.104 IV 級（軟密封）、VI 級（硬密封切斷） |
|
散熱結構 |
一體式多層不銹鋼散熱鰭片（高度 150～300mm，按口徑定制） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數
|
工作電源 |
AC220V 50Hz（可選 AC380V） |
|
控制信號 |
DC4～20mA 標準模擬控制信號 |
|
反饋信號 |
DC4～20mA 無源閥位反饋信號 |
|
防護等級 |
IP65（防塵、防水，適配戶外高溫環境） |
|
防爆等級 |
ExdⅡBT4、ExdⅡBT6（可選，適配易燃易爆高溫廠區） |
|
控制功能 |
自動調節、就地手動操作、斷電保位/斷電開/斷電關（可選） |
|
環境溫度 |
-25℃～+70℃（散熱結構保障高溫工況下穩定運行） |
|
執行力矩 |
50N·m～1000N·m（根據閥門口徑、壓差定制適配） |
|
定位精度 |
±0.1%，響應時間≤1秒 |
進口電動帶散熱調節閥應用領域
石油化工：高溫蒸汽管網、導熱油系統、精餾塔、反應釜高溫介質調節。
電力熱力：電站鍋爐蒸汽、減溫減壓裝置、熱力管網、高溫熱水自控。
冶金行業：工業爐高溫煙氣、導熱油輸送、連鑄機冷卻系統（300℃+ 蒸汽）。
供熱暖通：城市集中供熱、中央空調高溫水 / 蒸汽系統、采暖設備溫度控制。
精細化工：高溫反應釜、蒸餾裝置、高溫溶劑（≤425℃）流量壓力調節。
其他高溫工況：高溫氣體輸送、窯爐溫度控制、焚燒爐煙氣調節等。
進口電動帶散熱調節閥安裝方法
安裝方向：閥門垂直正裝，執行器豎直朝上，禁止倒裝 / 橫裝（傾斜≤5°），避免散熱塔受力變形。
流向要求：按閥體流向箭頭安裝，介質流向與箭頭一致，嚴禁反裝（影響散熱與調節精度）。
管道支撐：閥門前后設置獨立管道支撐，禁止閥門承受管道自重 / 拉力，防止閥體與散熱塔連接處開裂。
高溫補償：300℃以上工況，閥門前后加裝膨脹節，預留熱脹冷縮間隙，避免應力損壞閥體與散熱結構。
檢修預留：管路加裝前后切斷閥 + 旁路閥，方便不停機檢修，保護散熱塔與執行器。
接線規范：按執行器說明書接線，接地可靠；防爆場所接線符合防爆要求，嚴禁私改接線。
安裝校驗：安裝后手動全行程啟閉，無卡滯；接入 4-20mA 信號，校驗開度與信號匹配度，確保調節精準。
